Основные сведения:
Sepam 2000 это старая разработка, но тем не менее, она имеет возможность изменения логики.
Логика Sepam 2000 содержится в картридже. А картридж перепрограммируется устройством-программатором через специальную программу. А специальная программа разработана для 16-битных операционных систем. В настоящее время требуется специально подготовленный компьютер. Но для нас нет никаких проблем считать, изменить, записать логику в Sepam 2000. Если необходимо — обращайтесь!
Связь Sepam 2000 с компьютером для скачивания осциллограмм, например, организовать проще, но требуется специальный адаптер ACE900. Настройка же терминала происходит через специальный выносной пульт.
Для справки: надпись на картридже расшифровывается очень легко. Например, расшифруем надпись S36 XR T09. S36 — это типоразмер терминала. S26 — компактный, S36 — стандартный, S46 — расширенный. Далее, идет XR. Это модель Sepam 2000, одинаково для всех. А далее, его тип — Т09.
Тип Sepam состоит из буквы и двух цифр. Буква определяет применение Sepam, а цифры — модификацию: набор защит, измерений, логику.
- S — набор защит соответствует вводному или фидерному терминалу. Токовые, направленные защиты, защиты по напряжению.
- B — применяется, как терминал на секционной ячейке, или в ячейке ТН.
- T — набор защит соответствует применению для защиты трансформатора. Тепловая защита.
- M — набор защит для защиты двигателя. Добавляются защиты по ограничению числа последовательных пусков, пусков в час, защита по блокировке ротора.
- G — набор защит для генератора.
Особняком стоят Sepam с буквой P на картридже. Это спец программирование для «Газпрома». И картриджи с буквой Z. Это лабораторные, или демонстрационные картриджи.
Программы для Sepam 2000
Для удобства настройки Sepam 2000 существуют две программы: SFT2801 и SFT2821. Обе эти программы требуют согласующего адаптера ACE900 для подключения к Sepam. Это сделано для обеспечения безопасности переднего порта.
SFT2801
Программа имитации пульта Sepam TSM2001. Но в этой программе добавлена возможность в текстовом виде скачать и сохранить уставки реле. И присутствует возможность скачивания из реле осциллограмм аварийных режимов.

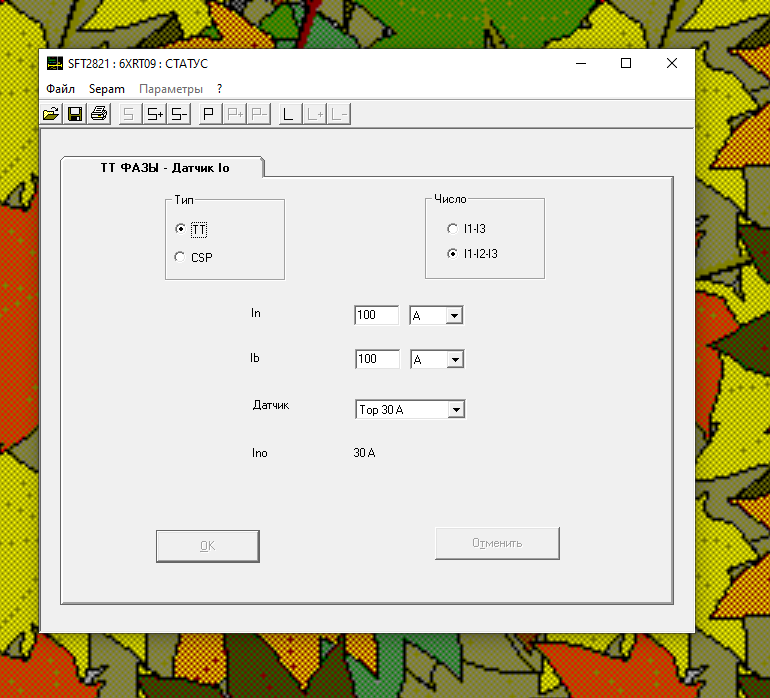

SFT2821
Программа гораздо удобнее позволяет скачивать настройки и сохранять их. А самое главное, создавать новые файлы и загружать их в устройство.
